In questa guida spieghiamo come funziona la relazione tecnica impianto elettrico e proponiamo un fac simile relazione tecnica impianto elettrico Word e PDF da utilizzare come esempio.
Relazione Tecnica Impianto Elettrico
La relazione tecnica di un impianto elettrico ha lo scopo di descrivere in modo completo e dettagliato le caratteristiche, le soluzioni progettuali, i criteri di dimensionamento e i risultati delle verifiche tecniche di un sistema destinato alla distribuzione dell’energia elettrica all’interno di uno specifico contesto. È un documento fondamentale perché consente di fornire un quadro chiaro e professionale sull’affidabilità, la sicurezza e la conformità normativa dell’impianto stesso. La sua redazione è strettamente legata alle disposizioni vigenti in materia di prevenzione degli infortuni elettrici, all’adozione di metodologie di calcolo aggiornate e all’impiego di materiali e componenti certificati.
Per iniziare, è buona prassi che la relazione si apra con un’introduzione che illustri la natura del progetto e il tipo di edificio o di struttura a cui si riferisce l’impianto. In questo passaggio iniziale si chiarisce se si tratta, ad esempio, di un impianto realizzato in un’abitazione privata, di un ufficio di grandi dimensioni, di un complesso industriale o di un luogo destinato ad attività pubbliche. È importante sottolineare le peculiarità del contesto in cui l’impianto sarà installato, perché queste caratteristiche influenzeranno i requisiti tecnici da rispettare, le potenze richieste, le linee di alimentazione e la scelta degli apparecchi di protezione e di manovra. Inoltre, in questa fase preliminare, si riporta spesso anche l’eventuale presenza di normative specifiche che possano imporre vincoli particolari alla progettazione, come nel caso di ambienti medici, aree a rischio di esplosione o strutture soggette a vincoli architettonici e paesaggistici.
Un altro aspetto importante da mettere in evidenza nella relazione tecnica riguarda il quadro normativo di riferimento. L’impianto elettrico deve essere progettato e realizzato in conformità alle disposizioni nazionali ed europee, tra cui il Comitato Elettrotecnico Italiano (CEI) che fornisce una serie di norme e guide tecniche. I progettisti sono tenuti a consultare e applicare i documenti pertinenti che disciplinano la sicurezza degli impianti elettrici, la corretta installazione dei componenti e la protezione contro i contatti diretti e indiretti. È necessario citare nella relazione gli standard seguiti e dimostrare di aver analizzato le prescrizioni applicabili, poiché questo requisito rappresenta una garanzia di conformità e di affidabilità per l’utente finale e per gli enti di controllo.
All’interno della descrizione tecnica dell’impianto si presentano i criteri di scelta di cavi, interruttori, quadri elettrici, sistemi di protezione, dispositivi di comando e, se presenti, apparecchi di illuminazione e di segnalazione. La relazione deve illustrare in che modo tali componenti siano stati selezionati tenendo conto delle potenze in gioco, delle cadute di tensione massime ammissibili e delle condizioni di esercizio. Quando si tratta di determinare la sezione dei cavi, ad esempio, occorre considerare la corrente nominale, le possibili variazioni di carico, la lunghezza del percorso dei cavi e la temperatura ambiente. Un sistema elettrico ben progettato deve ridurre al minimo le dispersioni di potenza, garantire la necessaria affidabilità e offrire una protezione efficace contro i guasti. Un elemento di grande importanza nella relazione è l’analisi del sistema di protezione contro le sovracorrenti e contro i contatti diretti e indiretti. A tale scopo si illustrano i dispositivi scelti, ad esempio interruttori magnetotermici e differenziali, e si spiegano le ragioni della loro collocazione strategica nei quadri e nelle linee di distribuzione. È indispensabile chiarire in che modo tali dispositivi garantiscano la sicurezza delle persone contro il rischio di folgorazione e proteggano l’impianto da sovraccarichi o cortocircuiti. La relazione deve mostrare di aver valutato correttamente le correnti di corto circuito possibili, anche nei diversi punti dell’impianto, e di aver selezionato dispositivi con poteri di interruzione e caratteristiche adeguate. In molti casi, soprattutto in impianti di una certa dimensione o di tipo industriale, è opportuno documentare i calcoli di coordinamento e selettività, che consentono di evitare interventi indiscriminati dei dispositivi di protezione e di localizzare i guasti senza interrompere l’intero impianto.
La documentazione delle misure di protezione contro i contatti indiretti è parte integrante della relazione. La scelta tra sistema TT, TN o IT e le conseguenti modalità di collegamento a terra incidono in modo significativo sui livelli di sicurezza. L’autore della relazione deve motivare la decisione presa, tenendo conto delle esigenze normative e delle caratteristiche dell’impianto. È importante descrivere il circuito di terra, le modalità di realizzazione dell’impianto di dispersione (ad esempio attraverso picchetti o cordoli di fondazione) e la verifica delle resistenze di terra ottenute, dal momento che valori non conformi possono pregiudicare l’efficacia della protezione differenziale. Oltre a ciò, la relazione tecnica può soffermarsi sull’importanza di un corretto coordinamento tra l’impianto di messa a terra e i dispositivi di protezione differenziale, evidenziando come questi due elementi debbano lavorare in sinergia per assicurare la massima tutela di cose e persone. Un ulteriore aspetto delicato consiste nella descrizione di eventuali sistemi di rifasamento, qualora l’impianto presenti carichi induttivi significativi, come motori o trasformatori. Un basso fattore di potenza può comportare penali economiche e inefficienze, quindi la relazione tecnica deve documentare la presenza di batterie di condensatori o altri dispositivi finalizzati a mantenere il cosiddetto cosφ entro i limiti previsti dalle norme vigenti e dalle indicazioni del gestore dell’energia elettrica. Anche in questo caso, è raccomandabile fornire i principi che hanno orientato il dimensionamento dei dispositivi di rifasamento e indicare i valori di potenza reattiva compensata, le possibili regolazioni e l’eventuale necessità di protezioni dedicate.
Una parte molto rilevante della relazione riguarda le verifiche e i collaudi. È necessario descrivere le prove eseguite, come per esempio le misurazioni di continuità dei conduttori di protezione, il controllo del valore di isolamento tra i conduttori attivi e tra essi e la terra, la verifica del funzionamento dei dispositivi di protezione differenziale e il controllo delle cadute di tensione. Pur non potendo presentare in forma di elenco, occorre comunque parlare di come i test di collaudo siano stati effettuati secondo criteri di validità riconosciuti dalla normativa. La relazione tecnica deve offrire una chiara panoramica dei risultati ottenuti, con particolare attenzione agli scostamenti rispetto ai parametri ideali. Un impianto che superi con esito positivo tutte queste prove risulta conforme alle prescrizioni vigenti, mentre eventuali non conformità devono essere analizzate e risolte prima della messa in servizio definitiva.
Al termine della relazione, spesso si inseriscono considerazioni conclusive in cui si ribadisce che l’impianto è stato progettato e realizzato seguendo un criterio di massima sicurezza e affidabilità. Viene solitamente evidenziato in che modo siano state rispettate le norme CEI di riferimento e si sottolinea la rispondenza dell’impianto ai requisiti di legge in materia di prevenzione degli infortuni e di salvaguardia delle persone. Può essere utile evidenziare le potenzialità evolutive del sistema, indicando se sia predisposto per future implementazioni o integrazioni con fonti energetiche alternative, come impianti fotovoltaici o sistemi di accumulo. In tal modo, la relazione tecnica acquisisce un valore prospettico, consentendo di valutare eventuali interventi futuri senza compromettere la sicurezza e la funzionalità generale.
Fac Simile Relazione Tecnica Impianto Elettrico Word

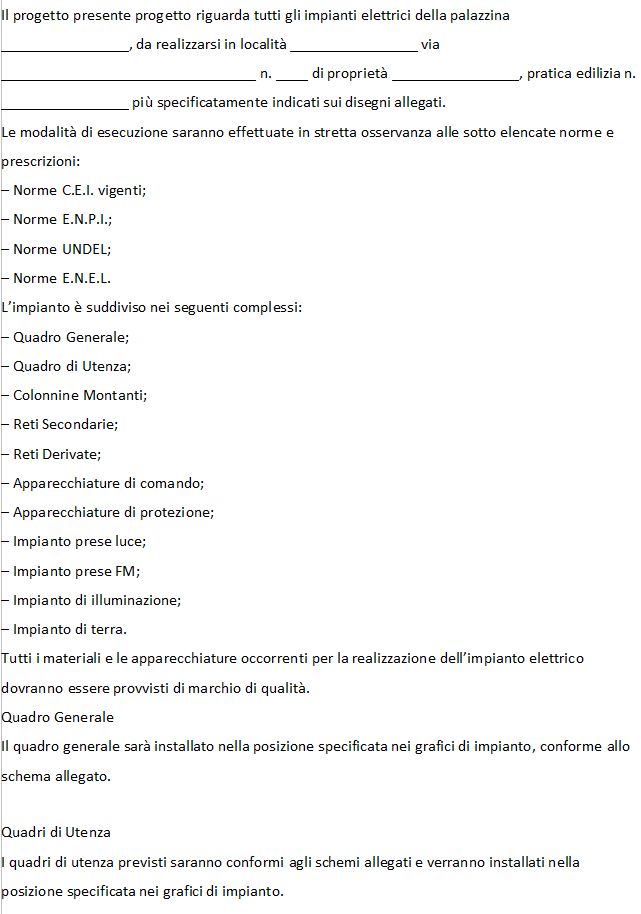

Di seguito si trova un fac simile relazione tecnica impianto elettrico Word che è possibile utilizzare come bozza. Il documento di esempio è in formato DOC, può di conseguenza essere aperto e compilato con Word, convertito in PDF o stampato.
Fac Simile Relazione Tecnica Impianto Elettrico PDF Editabile
Il fac simile relazione tecnica impianto elettrico PDF editabile può essere scaricato e compilato con i dati mancanti.
